Electromagnetics.A Notes Vol.2

This page is the ONELINE MIRROR VERSION of the 2nd part of Notes of Electromagnetics.A, CourseID PHYS1004.09, 2026 Spring, 5401, USTC. Last update : 20267/7/19; Status: @ editing, updating, final

静磁场-NOTE

毕奥–萨伐尔定律

定律形式

稳恒电流元$I \mathrm{d}\boldsymbol{l}$ 在空间场点产生的磁感应强度:

$$ \mathrm{d} \boldsymbol{B} = \frac{\mu_0}{4\pi}\,\frac{I \mathrm{d} \boldsymbol{l} \times \boldsymbol{e}_r}{r^2} $$

遵循矢量叠加原理,总磁场为所有电流元磁场矢量和。

无限长直电流磁场结论

距离直线电流$r$ 处磁感应强度大小:

$$ B = \frac{\mu_0 I}{2\pi r} $$

圆形电流环轴线上磁场(例题5.2结论)

半径$R$、电流$I$ 的圆线圈,轴上距环心$z$ 处:

$$ B = \frac{\mu_0 I R^2}{2(R^2+z^2)^{\frac{3}{2}}} $$

定义圆线圈磁矩:

$$ \boldsymbol{m} = I\boldsymbol{S} = I\pi R^2 \boldsymbol{e}_z $$

任意载流线圈远场磁场

当场点距离$r_0\gg$线圈尺度时,磁场等效为磁偶极子场,形式与电偶极子电场对偶,仅需用磁矩$\boldsymbol{m}$ 表征,无独立磁荷贡献

$$ \boldsymbol{B}=-\frac{\mu_0 \boldsymbol{m}}{4\pi r^3}+\frac{3\mu_0(\boldsymbol{m}\cdot\boldsymbol{r})}{4\pi r^5}\boldsymbol{r} $$

螺线管轴线磁场结论

单位长度匝数$n$,电流$I$:

  • 无限长螺线管内部:$$B = \mu_0 n I$$
  • 半无限长螺线管端面处:$$B = \dfrac{1}{2}\mu_0 n I$$

有限长螺线管轴上磁场为$B=\mu_0 nI\frac{\cos\beta_1-\cos\beta_2}{2}$,角度是场点与螺线管端点连线同轴线方向的夹角。

安培定律与电流单位定义

电流元间安培作用力

两稳恒电流元之间作用力不满足牛顿第三定律,但闭合回路间整体作用力满足牛顿第三定律。

$$ \mathrm{d} \boldsymbol{F}_{12}=\frac{\mu_0 I_1I_2 \mathrm{d} \boldsymbol{l}_2\times(\mathrm{d} \boldsymbol{l}_1\times \boldsymbol{r}_{12})}{4\pi r_{12}^3},\quad \boldsymbol{r}_{12}=\boldsymbol{r}_2-\boldsymbol{r}_1 $$

静磁场基本定理

磁场高斯定理

积分形式:

$$ \oint_S \boldsymbol{B}\cdot \mathrm{d}\boldsymbol{S} = 0 $$

微分形式:

$$ \nabla\cdot\boldsymbol{B} = 0 $$

物理意义:磁场是无源场,无孤立磁单极,磁感应线为闭合曲线或无起止点。

安培环路定理

积分形式:

$$ \oint_L \boldsymbol{B}\cdot \mathrm{d}\boldsymbol{l} = \mu_0 \sum I_{\text{内}} $$

微分形式:

$$ \nabla\times\boldsymbol{B} = \mu_0 \boldsymbol{j} $$

电流正负:右手四指沿环路绕行方向,电流与大拇指同向取正,反向取负。 易错点:只有稳恒静磁场环路定理严格成立;时变磁场需引入位移电流修正。

磁矢势

磁矢势定义与基本关系

由$\nabla\cdot\boldsymbol{B}=0$ 可引入磁矢势$\boldsymbol{A}$,满足:

$$ \boldsymbol{B} = \nabla\times\boldsymbol{A} $$

磁矢势积分表达式

线电流、体电流磁矢势:

$$ \boldsymbol{A}(\boldsymbol{r}) = \frac{\mu_0}{4\pi}\oint_L \frac{I \mathrm{d}\boldsymbol{l}'}{|\boldsymbol{r}-\boldsymbol{r}'|},\quad \boldsymbol{A}(\boldsymbol{r}) = \frac{\mu_0}{4\pi}\int_V \frac{\boldsymbol{j}(\boldsymbol{r}') \mathrm{d} V'}{|\boldsymbol{r}-\boldsymbol{r}'|} $$

磁矢势性质

  1. 规范任意性:由于“梯度无旋,旋度无散”,$\boldsymbol{A}\to\boldsymbol{A}+\nabla\varphi$ 不改变$\boldsymbol{B}$;
  2. 闭合回路磁矢势环量等于回路围面磁通量:$\displaystyle\oint_L \boldsymbol{A}\cdot \mathrm{d}\boldsymbol{l} = \Phi_B$;
  3. 无电流区域$\boldsymbol{A}$ 满足拉普拉斯方程,有电流区域满足泊松方程。

磁约束等离子体(磁镜模型)

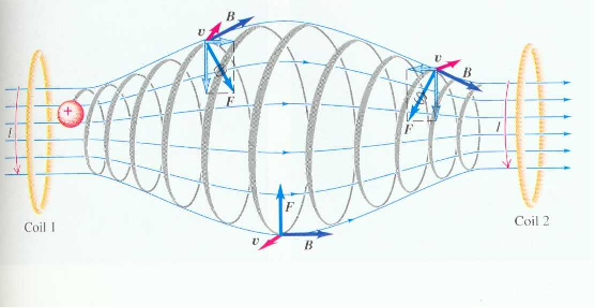

磁镜磁场位形

由两个通有同向电流的共轴线圈构成,形成中间磁场弱、两端磁场强的轴对称磁场位形。

(a)

带电粒子运动分解与回旋磁矩

带电粒子速度分解为垂直和平行于磁场分量:

$$ \boldsymbol{v} = \boldsymbol{v}_\perp + \boldsymbol{v}_\parallel $$

定义粒子回旋磁矩:

$$ m = \frac{\dfrac{1}{2}mv_\perp^2}{B} $$

由磁矩守恒$m = \text{Const.}$

$$ \frac{v_{\perp}^2}{B} = \frac{v_{\perp0}^2}{B_0} $$

一开始$v_{\perp0}=v\sin\theta_m$,随着粒子从中心弱磁场$B_0$ 向两端强磁场$B$ 运动时,$B$ 增大$\Rightarrow v_\perp$ 增大; 由于洛伦兹力不做功,总动能守恒:

$$ \frac{1}{2}m(v_\perp^2 + v_{\parallel}^2) = \text{常量} $$

$v_\perp$ 增大则$v_\parallel$ 减小,直至镜点处$v_\parallel = 0,\ v_{\perp}=v$,粒子无法继续前进,被磁场反射反向螺旋运动,从而被约束在两镜之间。

磁镜比与临界投掷角

设中心磁场$B_0$,端部最大磁场$B_m$,定义磁镜比:

$$ R_m = \frac{B_m}{B_0} $$

投掷角$\theta$ 为速度与磁场夹角,满足

$$ \sin^2\theta_m = \frac{B_0}{B_m} $$

仅初始投掷角$\theta \ge \theta_m$ 的粒子能被磁镜捕获;$\theta<\theta_m$ 的粒子会从端部逃逸。

静磁场中的磁介质-NOTE

磁介质及其磁化强度$\boldsymbol{M}$

磁化强度定义

根据安培分子电流假说,已磁化物质的磁性来源于物质内部有规则排列的分子电流。描述磁介质磁化强弱与方向的宏观矢量,定义为体积元内分子磁矩的平均:

$$ \boldsymbol{M} = \frac{\sum \boldsymbol{m}_{\text{分子}}}{\Delta V} $$

无外场时分子磁矩无序排列,$\boldsymbol{M}=\boldsymbol{0}$,介质处于未磁化状态。

磁化电流概念

磁化后分子电流有序排列形成的宏观等效电流。与传导电流对比:磁化电流无电荷宏观迁移、无焦耳热;二者均可激发磁场、受磁场作用力。

磁化强度与磁化电流积分关系

磁化强度沿闭合回路的环量等于回路包围的总磁化电流:

$$ \oint_L \boldsymbol{M} \cdot \mathrm{d} \boldsymbol{l} = I'_{\text{总}} $$

蓝色结论:均匀磁化介质($\boldsymbol{M}=$ 常矢量)内部无磁化电流,磁化电流仅出现在介质界面或非均匀磁化区域。

磁化面电流边值关系

两磁介质分界面上,磁化面电流线密度$\boldsymbol{i}’$满足:

$$ \boldsymbol{i}' = \boldsymbol{n} \times (\boldsymbol{M}_2 - \boldsymbol{M}_1) $$

$\boldsymbol{n}$ 为介质1指向介质2的界面法向单位矢量。

磁介质中静磁场的基本定理

磁感应强度基本定理

总磁场$\boldsymbol{B}$(传导电流+磁化电流共同激发)仍满足真空中磁场基本规律:

$$ \oint_S \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{S} = 0,\quad \oint_L \boldsymbol{B} \cdot \mathrm{d} \boldsymbol{l} = \mu_0(I_0 + I') $$

磁场强度$\boldsymbol{H}$定义

引入辅助矢量消去磁化电流,简化环路定理,定义:

$$ \boldsymbol{H} = \frac{\boldsymbol{B}}{\mu_0} - \boldsymbol{M} $$

这个式子描述了三个矢量场的关系,是磁介质里最根本的结构方程,与磁介质材料特有属性无关。

磁介质中安培环路定理

引入$\boldsymbol{H}$后,环路定理仅保留传导电流:

$$ \oint_L \boldsymbol{H} \cdot \mathrm{d} \boldsymbol{l} = I_0 $$

$I_0$ 为闭合回路$L$包围的传导电流代数和。

介质的磁化规律

线性各向同性磁介质本构关系

弱磁介质(顺磁、抗磁)满足磁化强度与磁场强度线性相关:

$$ \boldsymbol{M} = \chi_m \boldsymbol{H} $$

$\chi_m$ 为磁化率,由此推导出磁介质性能方程:

$$ \boldsymbol{B} = \mu \boldsymbol{H},\quad \mu = \mu_0(1+\chi_m) $$

顺磁质与抗磁质区分

  • 顺磁质:$\chi_m>0,\ \mu>\mu_0$,磁化率量级 $10^{-4}\sim 10^{-5}$;
  • 抗磁质:$\chi_m<0,\ \mu<\mu_0$,磁化率量级 $10^{-5}\sim 10^{-7}$;

二者均为弱磁性物质。

边值关系和唯一性定理

磁感应强度法向边值关系

磁介质分界面无自由磁荷,$\boldsymbol{B}$ 法向分量连续:

$$ \boldsymbol{n}\cdot(\boldsymbol{B}_2 - \boldsymbol{B}_1) = 0 $$

磁场强度切向边值关系

界面存在传导面电流$\boldsymbol{i}_0$时:

$$ \boldsymbol{i}_0 = \boldsymbol{n} \times (\boldsymbol{H}_2 - \boldsymbol{H}_1) $$

蓝色常用结论:一般介质界面无传导面电流($\boldsymbol{i}_0=\boldsymbol{0}$),则$\boldsymbol{H}$切向分量连续:

$$ \boldsymbol{n} \times (\boldsymbol{H}_2 - \boldsymbol{H}_1) = \boldsymbol{0} $$

两类典型介质界面模型

  1. 介质界面与磁感应线重合:$\displaystyle \boldsymbol{H} = \frac{\boldsymbol{B}_0}{\mu_0}$,各区磁感应强度 $\boldsymbol{B}_i = \mu_i \boldsymbol{H}$;

  2. 介质界面与磁感应线垂直(等磁势面):填充介质后 $\boldsymbol{B} = \alpha \boldsymbol{B}_0$,$\alpha$ 为待定常数,结合边界条件求解。

磁路定理及其应用

磁路与电路类比

利用数学形式相似性,将磁场线管等效为磁路,对标直流电路分析。

基本物理量对应关系

磁通量 $\Phi_B = B S \leftrightarrow$ 电流 $I=jS$; 磁阻 $R_m \leftrightarrow$ 电阻 $R$;磁导率 $\mu \leftrightarrow$ 电导率 $\sigma$。

分段磁阻公式

分段均匀磁路,第$i$段磁阻:

$$ R_{mi} = \frac{l_i}{\mu_i S_i} $$

总磁阻满足串联关系 $\displaystyle R_m = \sum_i R_{mi}$。

磁路定理(磁路欧姆定律)

闭合磁路中,磁动势$\mathcal{E}m$、磁通量、总磁阻满足: $$ \mathcal{E}_m = \Phi_B R_m $$ 单段磁路磁势降为 $\Phi_B R{mi}$;闭合磁路中磁通量$\Phi_B$处处相等。

电磁感应-NOTE

法拉第电磁感应定律与楞次定律

法拉第电磁感应定律

任意闭合回路感应电动势等于磁通量变化率的负值,是处理所有感应问题总纲领。

$$ \mathcal{E} = -\frac{\mathrm{d} \Phi}{\mathrm{d} t},\quad \Phi = \iint_S \boldsymbol{B}\cdot \mathrm{d}\boldsymbol{S} $$

负号物理意义由楞次定律解释,是能量守恒的数学体现。

电磁场是统一整体,电场、磁场的划分依赖观测惯性系,电、磁是同一张量场的不同分量,无绝对区分。

两类“磁生电”

动生电动势公式

考察一个任意形状的导体闭合线圈在任意恒定磁场中运动或形变, 线圈两端之间的动生电动势为

$$ \mathcal{E} = \oint_C (\boldsymbol{v}\times\boldsymbol{B})\cdot \mathrm{d}\boldsymbol{l} $$

一般地,一段载流导线$a\to b$

$$ \mathcal{E}_{ab} = \int_a^b (\boldsymbol{v}\times\boldsymbol{B})\cdot \mathrm{d}\boldsymbol{l} $$

动生电动势源于洛伦兹力,同下面的涡旋电场无关。

洛伦兹力不做功与安培力做功的辨析

电子总速度为导体运动速度$\boldsymbol{v}$加漂移速度$\boldsymbol{u}$,总洛伦兹力$\boldsymbol{F}=-e(\boldsymbol{v}+\boldsymbol{u})\times\boldsymbol{B}$分解为两分量:

$$ \begin{cases} \boldsymbol{f}=-e\boldsymbol{v}\times\boldsymbol{B} & \text{驱动电荷,产生动生电动势,做正功}\\ \boldsymbol{f}'=-e\boldsymbol{u}\times\boldsymbol{B} & \text{阻碍导体运动,做负功} \end{cases} $$

总功率$P=(\boldsymbol{f}+\boldsymbol{f}’)\cdot(\boldsymbol{v}+\boldsymbol{u})=0$,洛伦兹力仅传递能量,外力做功转化为电能。

感生电动势与涡旋电场

导体不动、磁场随时间变化时,非静电力本质为变化磁场激发的涡旋电场$\boldsymbol{E}_\text{旋}$。闭合线圈的感生电动势就是涡旋电场沿着回路积分:

$$ \mathcal{E} = \oint_L \boldsymbol{E}_\text{旋}\cdot \mathrm{d}\boldsymbol{l} = -\iint_S \frac{\partial \boldsymbol{B}}{\partial t}\cdot \mathrm{d}\boldsymbol{S} $$

涡旋电场微分形式

  1. 旋度微分方程 $$ \nabla\times\boldsymbol{E}_\text{旋} = -\frac{\partial \boldsymbol{B}}{\partial t} $$
  2. 代入$\boldsymbol{B}=\nabla\times\boldsymbol{A}$,交换微分次序可得 $$ \boldsymbol{E}_\text{旋} = -\frac{\partial \boldsymbol{A}}{\partial t},\quad \boldsymbol{E}_\text{总} = -\nabla\psi - \frac{\partial \boldsymbol{A}}{\partial t} $$

涡电流及其应用

块状金属在时变磁场中产生闭合涡旋电流:

  • 有利:感应加热、电磁阻尼(仪表指针快速稳定);
  • 有害:铁芯发热损耗,解决办法:铁芯分层绝缘。

例题:电子感应加速器原理

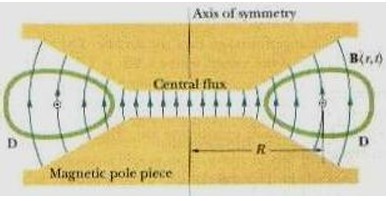

加速器
(a) 加速器

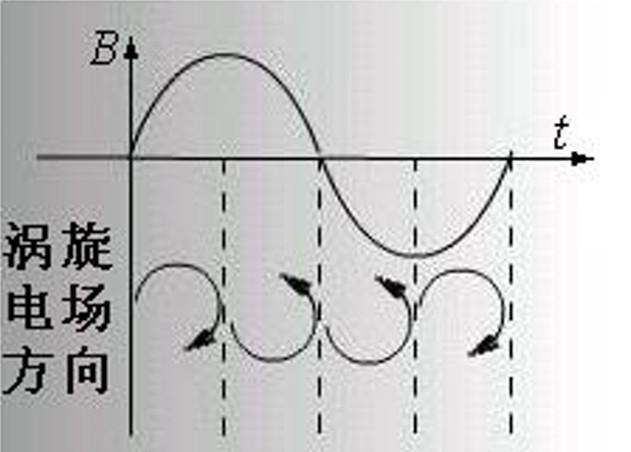

时变涡旋电场
(b) 时变涡旋电场

交变电磁铁产生随时间线性变化的轴对称磁场,激发闭合涡旋电场对电子切向加速。 径向洛伦兹力要维持电子轨道半径$R$恒定;由洛伦兹向心力条件

$$mv^2/R=evB_R$$

结合涡旋电场环路定理$\oint_L \boldsymbol{E}_\text{旋}\cdot \mathrm{d}\boldsymbol{l}=-d\Phi/dt$,计算电子受冲量

$$ -eE_\text{旋}=\frac{e}{2\pi R}\frac{d\Phi}{dt}=\frac{dp}{dt} $$

设$t=0$时$\Phi=0,\ v=0$,积分得动量关系$mv=\dfrac{eR}{2}\bar{B}$,其中$\bar{B}$为轨道包围区域平均磁感应强度,联立得到轨道处磁场约束条件$B_R=\bar{B}/2$。

磁场按正弦规律变化时,仅第一个1/4周期内涡旋电场方向可加速电子且洛伦兹力提供向心力,剩余时段电场反向或径向力向外无法维持圆周运动,需在1/4周期末引出电子束,同时高速加速电子会因电磁辐射损耗能量,限制加速器最高能量。

电感

自感定义与自感电动势

单线圈通电流$I$,自感系数定义为总磁匝链磁通与电流之比$\Psi_\text{m}=LI$,对应的自感电动势核心公式:

$$ \mathcal{E}_L = -L\frac{\mathrm{d} I}{\mathrm{d} t} $$

红色重点:细导线理想线圈内部无磁场,可直接取$\Psi_\text{m}=N\int\boldsymbol{B}\cdot \mathrm{d}\boldsymbol{S}$;但实际导线有粗细,导线内部存在磁场,穿过导线内部微元面积的磁通$d\Phi$仅包围总电流$I$中的部分电流$I’$,该微元磁通等效只交联$I’/I$匝,不能直接按1匝计算贡献,因此完整总匝链磁通必须引入有效匝数权重积分:

$$ \Psi_\text{m} = \int \frac{I'}{I}d\Phi $$

该积分区分两部分贡献:外部磁通(包围全部电流$I’=I$,权重为1,对应外自感)、导线内部磁通($I’<I$,权重小于1,对应内自感)。 典型模型长直螺线管默认导线极细、忽略内自感,同轴电缆计算时必须用上述积分求单位长度内自感,是考试计算题常见坑点。

当然,我们非常推荐大家使用能量定义的自感,因为这样不用管有效磁通这种麻烦的东西,更好算。具体做法就是先计算全体系磁能(使用做功法或者能量密度积分),然后利用$L=2W_m/I^2$得到。

互感定义与互感系数对称性

线圈1电流$I_1$在线圈2产生匝链磁通$\Psi_{12}=M I_1$;线圈2电流$I_2$在线圈1产生$\Psi_{21}=M I_2$,$M_{12}=M_{21}=M$。 互感电动势:

$$ \mathcal{E}_1 = -M\frac{\mathrm{d} I_2}{\mathrm{d} t},\quad \mathcal{E}_2 = -M\frac{\mathrm{d} I_1}{\mathrm{d} t} $$

典型互感例题结论

  1. 长直螺线管($N_1,l,S$)外绕$N_2$匝线圈: $$ M = \mu_0 \frac{N_1 N_2 S}{l} $$
  2. 大小共面圆线圈$R\gg r$: $$ M = \frac{\mu_0 \pi r^2}{2R} $$

同名端、异名端与线圈串并联

**同名端定义:**电流从同名端流入,自感磁通与互感磁通同向叠加;异名端流入则反向抵消。

  1. 串联顺接(同名端相连)总自感 $$ L_\text{顺} = L_1 + L_2 + 2M $$
  2. 串联反接(异名端相连)总自感 $$ L_\text{反} = L_1 + L_2 - 2M $$

红色限制条件:为保证自感非负,$M\leq \dfrac{L_1+L_2}{2}$;耦合系数$k=\dfrac{M}{\sqrt{L_1 L_2}}\leq 1$。

似稳电路与暂态过程

似稳条件

电路线度$l \ll \lambda$(电磁波波长),电路各点电动势、电流同步变化,可借用稳恒电路基尔霍夫定律。

RL电路暂态过程(时间常数$\tau=L/R$)

  1. 充电(接通直流电源) $$ I(t) = I_0 \left(1 - e^{-t/\tau}\right),\quad I_0 = \frac{\mathcal{E}}{R} $$ $t=\tau$时电流达稳态63.2%;
  2. 放电(断开电源短接) $$ I(t) = I_0 e^{-t/\tau} $$ $t=\tau$时电流衰减至原值36.8%。

RC电路暂态过程(时间常数$\tau=RC$)

  1. 充电:$U_C(t) = \mathcal{E}\left(1-e^{-t/\tau}\right)$
  2. 放电:$U_C(t) = \mathcal{E}e^{-t/\tau}$

RLC阻尼振荡分类

令阻尼系数$\beta=\dfrac{R}{2L}$,固有角频率$\omega_0=\dfrac{1}{\sqrt{LC}}$:

  1. 欠阻尼$\beta<\omega_0$:电荷衰减振荡;
  2. 临界阻尼$\beta=\omega_0$:无振荡,最快回到稳态;
  3. 过阻尼$\beta>\omega_0$:单调缓慢趋近稳态。
